Instrukcja obsługi Parkside Performance PPOG 120 A1

🎯 Co potrafi wykryć?

Rodzaj obiektu	Maks. głębokość
Metale magnetyczne (np. stal, zbrojenia)	do 120 mm
Metale niemagnetyczne (np. rury miedź)	do 120 mm
Przewody pod napięciem (230 V)	do 60 mm
Belki drewniane (w płytach G-K)	do 38 mm

⚡ Wykrywanie kabli pod napięciem działa automatycznie w każdym trybie pracy!

⚠️ 3 złote zasady pomiaru

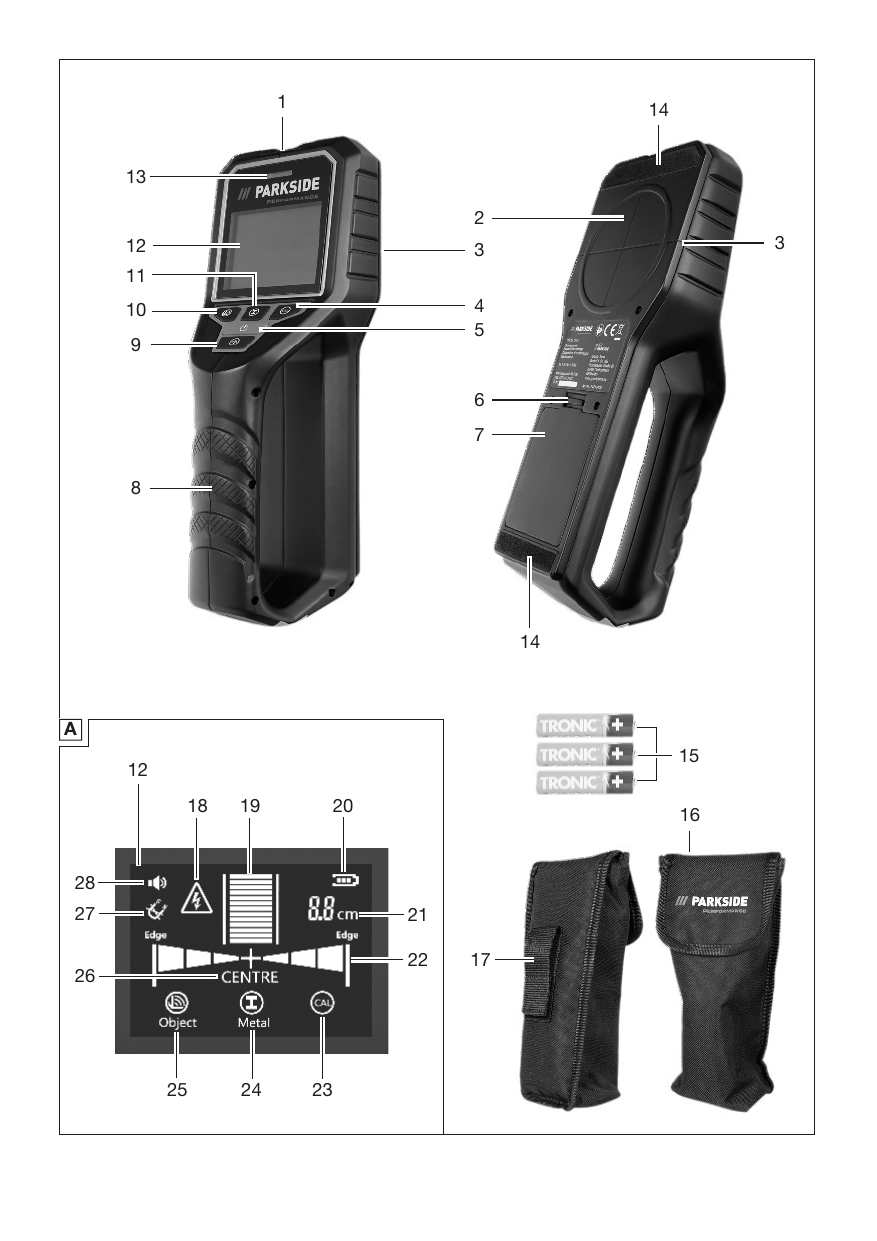

Trzymaj wyłącznie za dolną rękojeść (8) – nie dotykaj obudowy przy ekranie ani z tyłu, bo zaburzysz pole elektrostatyczne.
Zdejmij biżuterię – zegarki, pierścionki i bransoletki zafałszują wynik pomiaru.
Ślizgacze muszą cały czas dotykać ściany – przesuwaj urządzenie płasko ze stałym, lekkim naciskiem w linii prostej. Nie odrywaj od ściany.

🚀 Instrukcja obsługi krok po kroku

Krok 1: Włączenie Wciśnij krótko włącznik zasilania (5). Urządzenie uruchamia się domyślnie w trybie Metal.
(Wyłączenie: przytrzymaj włącznik przez ok. 2 sekundy).

Krok 2: Wybór trybu w zależności od ściany

Przycisk METAL (11): Do ścian murowanych, betonu, tynku, pustaków (wykrywa metale, zbrojenia, rury i grubsze przewody).
Przycisk OBIEKT (10): Wyłącznie do ścian gipsowo-kartonowych (sucha zabudowa) – wykrywa drewniane słupki konstrukcyjne, profile, niemetale i instalacje.
Przycisk Głośnik (9): Włącza lub wyłącza sygnał dźwiękowy.

Krok 3: Kalibracja na ścianie (Kluczowy etap)

1. Przyłóż urządzenie płasko do ściany w miejscu, o którym wiesz, że jest czyste (brak rur/kabli).
2. Wciśnij przycisk Kalibracji (4).
3. Dioda zgaśnie, a na ekranie pojawi się animacja kalibracji.
4. Gdy pierścień LED zaświeci się na ZIELONO, sprzęt jest skalibrowany i gotowy do badania ściany.

Krok 4: Prowadzenie i sygnalizacja LED

Przesuwaj urządzenie powoli po ścianie:

Zielone: Brak przeszkód, strefa czysta.
Żółte: Zbliżanie się do obiektu.
Czerwone ciągłe: Wykryto obiekt bezpośrednio pod sensorem.
Czerwone migające + pisk: PRZEWÓD POD NAPIĘCIEM! Nie wiercić!

Krok 5: Precyzyjne ustalenie środka (CENTER) i zaznaczenie

Przejedź nad wykrytym miejscem 2–3 razy w tę i z powrotem. Gdy sensor ustawi się dokładnie nad środkiem obiektu:

Na ekranie pojawi się napis CENTER oraz krzyżyk celownika.
Wyświetli się szacowana głębokość (np. 4.5 cm) oraz informacja o magnetyczności metalu.
Włóż ołówek bezpośrednio w centralny otwór do zaznaczania (1) w środku pierścienia świetlnego i zrób kropkę na ścianie.
